产品名称：战场设施模拟终端
产品型号：
产品规格：
产品说明：

1 战场设施模拟终端（1主2从机）主要用途

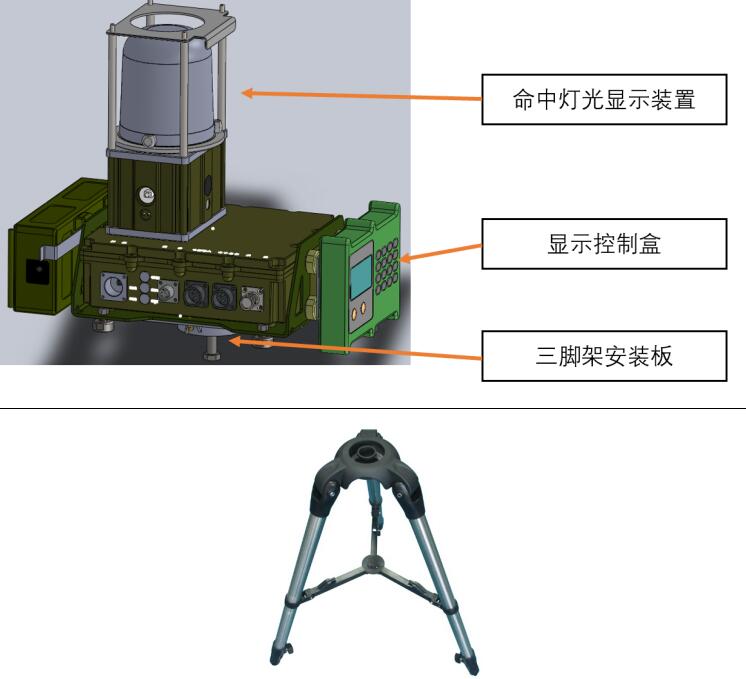

战场设施模拟终端是实兵交战系统中用于模拟指挥所、火车站、跑道、机库、油料库、弹药库等固定设施的防御效能及被打击后的现地显示效果。采用一套主机和多套从机配套使用的方式。通过三脚架进行架设使用，通过接收编码激光及导调数据模拟定设施的防御效能及被打击后的现地显示效果。

2 战场设施模拟终端（1主2从机）组成

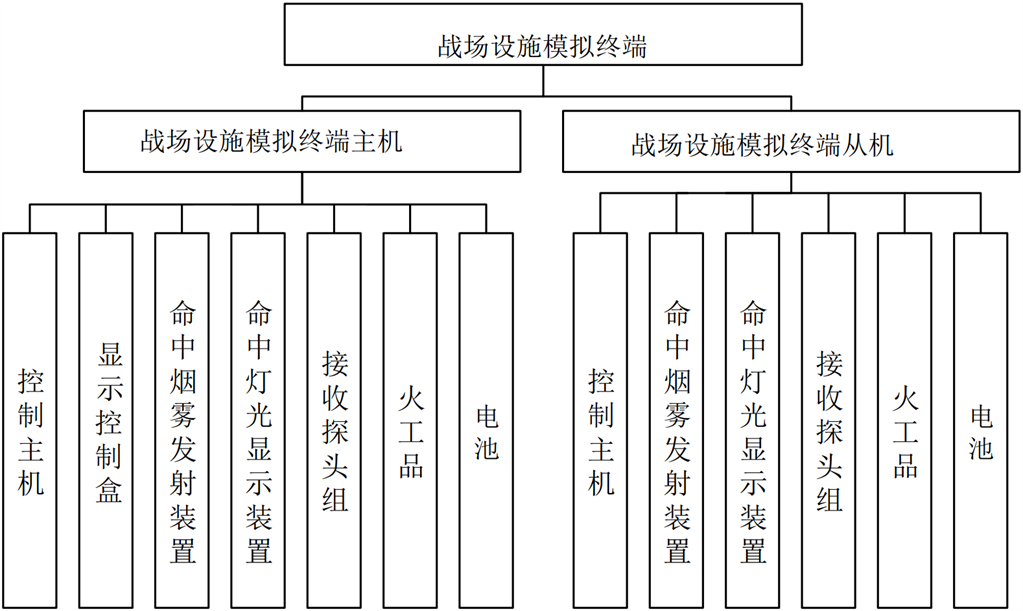

战场设施模拟终端主要由战场设施模拟终端主机和战场设施模拟终端从机组成。其中战场设施模拟终端主机由控制主机、显示控制盒、命中烟雾发射装置、命中灯光显示装置、接收探头组、火工品和电池组成； 战场设施模拟终端从机由控制主机、命中烟雾发射装置、命中灯光显示装置、接收探头组、火工品和 电池等组成。

3 战场设施模拟终端（1主2从机）功能及技术指标

3.1 毁伤模拟

①产品能通过主机和从机配套使用的方式，标定指挥所、火车站、跑道、机库、油料库、弹药库等战场设施，模拟其被各类直瞄、间瞄和地爆等有效武器打击后的杀伤效果，毁伤状态包括正常和击毁；

②产品主机与从机采用无线连接，关联从机数量：3套，主机与从机无线通信距离：100米(通视条件下)；

③产品被直瞄武器打击时，具备水平360°，垂直±45°以上的激光接收能力；

④产品激光接收器在接收到有效数据不小于4字节的数据帧时，解码时间≤10ms；

⑤产品激光接收解码成功率≥99%；

⑥产品能自动关联进入战场设施的人员，被打击后能模拟对关联人员的连带杀伤效果；

⑦当产品设置为油料库或弹药库时，能模拟被命中后造成的爆炸面杀伤效果；

⑧产品提供软件升级外部接口，满足毁伤模型快速更新要求。

3.2 命中提示

①产品能够通过灯光(红色)和烟雾等方式显示被命中后的战场效果；

②产品烟雾罐单次装弹量：2枚，可通过颜色区分击伤(白色)和击毁(黑色)；

③产品能通过显示控制盒提示被命中。

3.3 告警提示

产品能对供电状态、设备故障等情况进行告警提示。

3.4 状态显示

产品能对自身状态信息进行实时查询和显示，查询显示内容包括以下信息：

①身份信息；

②当前模拟战场设施类型；

③毁伤信息；

④关联人员信息；

⑤通信状态(包括当前与主台间的通信信号强度以及与从机间连接状态等)；

⑥当前定位状态；

⑦剩余电量。

3.5 昼夜模式切换

①产品能响应远程或现地模式切换指令，自动完成昼夜模式切换；

②产品进入夜间工作模式时，能调低指示灯亮度等级。

3.6 工作状态类型

产品包含训练状态与演习状态。

3.7 远程控制响应

①产品能够接收导控系统在演习前下发的演习参数预置指令，完成密钥等参数预置和工作状态(训练状态与演习状态)自动切换；

②产品能够接收导控系统下发的导控裁决无线指令，实现远程裁决操作；

③产品能够接收导控系统下发的演习密钥设置无线指令，实现远程加载终端密钥；

④产品能够接收导控系统下发的昼夜工作模式切换无线指令，实现昼夜工作模式自动切换；

3.8 现地调理响应

①产品能够接收装弹采集器在演习前发送的演习参数预置指令，完成密钥等参数预置和工作模式(训练模式与演习模式)自动切换；

②产品能够接收调理枪的导控裁决指令，实现现地裁决等操作；

③产品能够接收调理枪的模式切换指令，实现昼夜工作模式的现地切换。

3.9 演训信息采集上传

①产品能自动检测并按照预设的时间间隔定时上传状态信息，包括身份信息、位置信息、关联人员信息等，其中位置信息采用包含北斗的双模方式，定位精度≤5m(RMS)；

②产品上传状态信息最长时间间隔为30s；

③产品能自动检测并实时上传各类训练事件信息，事件类型包括被打击事件(含直瞄打击、间瞄打击、二次打击、核化生打击、爆炸类武器打击等)、内部人员被打击事件(含攻击方身份、攻击武器及弹药类型、攻击时间、攻击位置、被命中时间、所在车辆编号、命中部位、打击结果等)、弹药补充事件、裁决事件(含远程裁决事件及现地裁决事件)、违规事件(含火工品未安装、激光接收探头被遮挡、非法关机等)等；其中，被打击事件上传的信息至少包括攻击方身份、攻击武器及弹药类型、攻击时间、攻击位置以及被打击的命中部位、打击结果、命中时间和所在位置等。

3.10 产品工况信息采集上传

产品能自动检测故障状态(包括通信模块失效、定位模块失效、探头失效等)、欠电状态、从机连接状态等信息，并完成自动上传。

3.11 违规信息检出处置

①产品能自动检测火工品安装情况，当未按要求安装火工品时，能自动锁定发射机发射功能；

②产品能自动检测开关机信号，当出现在演习模式且在未欠电状态的关机重启时，产品毁伤状态自动判定为击毁；

③产品能自动检测激光接收探头被遮挡情况，并自动上报违规信息；

④产品激光编码应包含密钥信息，防止非演习编成内器材的违规使用。

3.12 辅助管理

①产品配置用于器材管理的无源RFID电子标签，标签内应预置产品名称、产品编号、生产单位代字、所属单位代字等基本信息，标签类型和工作频率等参数与配套的器材信息化管理系统读写设备相一致；

②产品在包装状态下通过配套的器材信息化管理系统出入库时，系统能读取RFID储存的相关信息。

3.13 数据存储

产品具备不少于64条交战事件自动存储能力，存储信息在产品掉电后不丢失，通信恢复后可自主上传。

3.14 供电

①产品采用锂电池供电；

②电池容量满足连续工作时间12h(单组电池)要求；

③单组电池充电时间：6h；

④产品提供1组备用电池。

3.15 安装使用

①产品固定方式充分考虑便捷性要求，固定安装时间5分钟(3人参与)；

②产品主机和从机配套使用，开机自动关联。

4 六性指标

4.1 可靠性

MTBF≥300h。

4.2 维修性

MTTR≤30min。

4.3 保障性

a）资料包含现地级维修方案内容；

b）维修专用工具比例不得大于10%；

4.4 测试性

a）具有开机自检功能，检测内容包括无线链接状态检测、电量检测等；

b）具有状态实时检测和报警功能，检测内容包括无线链接状态检测、电量检测等；

c）故障隔离率≥95%。

4.5 安全性

符合 GB 7247.1-2012《激光产品的安全第1部分设备分类、要求》相关要求；

4.6 环境适应性

4.6.1 低温工作

在0℃环境温度下连续工作4小时，工作期间产品功能正常。

4.6.2 低温贮存

在-10℃环境温度下连续贮存12小时后再将产品置于正常环境条件下，达到温度稳定后，产品的功能正常。

4.6.3 高温工作

在40℃环境温度下连续工作4小时，工作期间产品功能正常。

4.6.4 高温贮存

在50℃环境温度下连续贮存12小时后再将产品置于正常环境条件下，达到温度稳定后，产品的功能正常。

4.6.5 运输振动

在模拟三级公路试验台上振动0.5h后能正常工作。

5 战场设施模拟终端（1主2从机）成套性配置

（一）战场设施模拟终端主机

（二）战场设施模拟终端从机
