1 自动报靶起倒靶机主要用途
自动报靶起倒靶机采用激波检测结合导电报靶方式进行报靶,靶机可安装不同靶标满足不同精度和应用报靶要求;可携带挂在单靶杆或双靶杆的导电身靶、导电胸靶、导电头靶、侧身跑步靶等战术射击靶面,也可挂载封闭式激波报靶组件进行高精度射击使用,模拟假想敌人员的外形特征作为轻武器实弹射击靶标使用。
2 自动报靶起倒靶机组成
自动报靶起倒靶机主要是由靶机主机、分体式电池组、防弹组件、电源连接线、起倒靶架、天线、夜训灯、激波报靶组件、充电器、包装箱等组成。

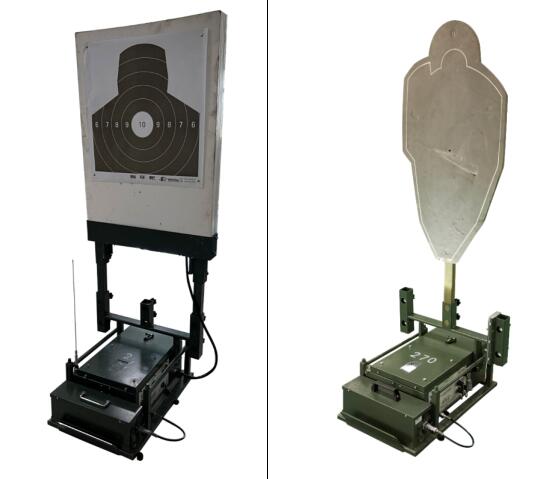

自动报靶起倒靶机组成示意图
3 自动报靶起倒靶机主要功能
自动报靶起倒靶机采用模块化设计,易拆卸组装,采用可堆叠结构设计方便运输和存放,结实耐用,可以根据需要灵活配置,不受地形限制;靶机机体钢制机箱轻便不生锈,易修复且修复成本低。
3.1 使用场景
靶机机体部分采用钢制机箱,外层喷刷防锈漆,硬度高可对设备内部器件有效防护,能够长期在野外恶劣天候下露天使用。
3.2 靶机防护
●自动报靶起倒靶机采用密闭式机箱,具有防尘、防水、防压、防腐蚀、防撞击等特点,机体保护等级达IP65;
●可长期露天放置和使用(不少于1年)。
●自动报靶起倒靶机配置吸入式特种防护钢板,可有效保护靶机机体及激波检测装置且不跳弹。
3.3 电量显示
电池箱可分离充电并具备电池电量信息(包括电池满电、欠压)显示功能。
3.4 充电功能
配备集成化的电池充电底座,支持同时对10块电池进行充电。
3.5 报靶方式
同一台靶机可同时支持激波和导电报靶方式,可搭载封闭式激波起倒靶组件或导电报靶组件进行自动检测报靶,满足精度报靶和应用射击报靶使用。
l精度报靶信息:包括命中弹序+命中时间+弹点位置+命中坐标+命中发数;
l战术报靶信息:包括命中总发数+命中时间;
3.6 报靶功能
报靶不受中度风雨天候、昆虫、植被等环境因素影响,不受相邻靶位影响,不受入射角度、距离等影响,过穿同一弹孔不影响报靶,无串报、错报、多报、少报、乱报,误报率<0.9%(含系统报靶成绩与实际成绩不一致、多报、漏报、串报、乱报等)。
3.7 适用靶形
1)多功能可适用封闭式靶腔进行精度报靶,满足精度射击使用要求;
2)也可导电战术靶(胸靶、头靶、侧身跑步靶、半身靶)等多种轻武器射击常规军用制式靶标及定制靶标,满足应用、战术射击使用要求;
3)自动报靶起倒靶机采用手拧紧固件方式进行使用,可不借助任何工具轻松更换其他类型靶标。
3.8 校准功能
1)靶机开机即可使用,无需进行射效校正;
2)靶机具备激波校准功能;
3.9 参数设置
自动报靶起倒靶机可通过软件控制系统对编组内靶机设备进行批量运行参数进行设置,包括设置靶形、显靶时间、隐靶时间、是否命中倒靶及触发倒靶弹丸数、循环次数。
l靶形:可通过远程遥控指令设定靶机的训练使用靶形(包括胸环靶、头靶、胸靶、半身靶等)。
l显靶时间:可通过远程遥控指令设置靶机的运行显靶时间参数,显靶时间可设置0-9999s。
l隐靶时间:可通过远程遥控指令设置靶机的运行隐靶时间参数,隐靶时间可设置0-9999s。
l命中倒靶:可通过远程遥控指令设定单发命中倒靶及多发(2发以上)命中倒靶。
l 循环次数:具有可通过远程遥控指令设置靶机的运行起倒循环次数参数,循环次数可设置0-999次。
3.10 自检功能
自动报靶起倒靶机具有开机上电自动自及手动控制自检功能,可通过靶机的自检功能检查靶机设备的起倒运行状态。
3.11 欠压保护
靶机具有欠压保护功能,在电池放电至保护电压时设备自动断电关机。
3.12 远程关机
靶机可通过控制系统对靶机进行远程关机控制,靶标设备进行自动断电关机,可大大缩短训练撤场时间,提高训练效率。
3.13 自定义编号功能
靶机支持用户对靶机编号进行按需求更改靶机编号,方便场地布设的规整使用。
4 自动报靶起倒靶机主要性能指标
自动报靶起倒靶机主要性能指标
序号 | 指标项 | 指标 |
1 | 机体保护等级 | IP65; |
2 | 靶机重量 | 32.5千克(不含电池箱、防护钢板); |
3 | 报靶精度 | 精度报靶时,报靶精度3毫米; |
4 | 报靶时间 | 1秒; |
5 | 起(倒)靶时间 | 1秒; |
6 | 单次充电起倒次数 | 1000次; |
7 | 适用射速 | 激波报靶≥250米/秒,导电报靶过穿即可; |
8 | 适用口径 | 5.8毫米、7.62毫米、9毫米、12.7毫米; |
9 | 通讯方式 | 无线; |
10 | 控制距离 | 400米(不增加基站或中继); |
11 | 工作温度 | -25摄氏度 - +60摄氏度; |
12 | 设备抗风能力 | 6级; |
13 | 综合防雨等级 | 中雨以上; |
14 | 激波传感器个数 | 5个; |
15 | 误报率 | <1%; |
5 自动报靶起倒靶机成套性配置
自动报靶起倒靶机成套性配置表
序号 | 部件名称 | 数量 | 单位 | 备注 |
1 | 起倒靶机主机 | 1 | 台 | |
2 | 起倒靶架 | 1 | 个 | |
3 | 电池组 | 1 | 组 | |
4 | 电源连接线 | 1 | 条 | |
5 | 充电器 | 1 | 个 | |
6 | 天线 | 1 | 根 | |
7 | 激波报靶组件 | 1 | 套 | |
8 | 防弹组件 | 1 | 块 | |
9 | 维护工具包 | 1 | 套 | |
10 | 产品资料 | 1 | 套 | |
11 | 包装箱 | 1 | 套 | |
6 靶标

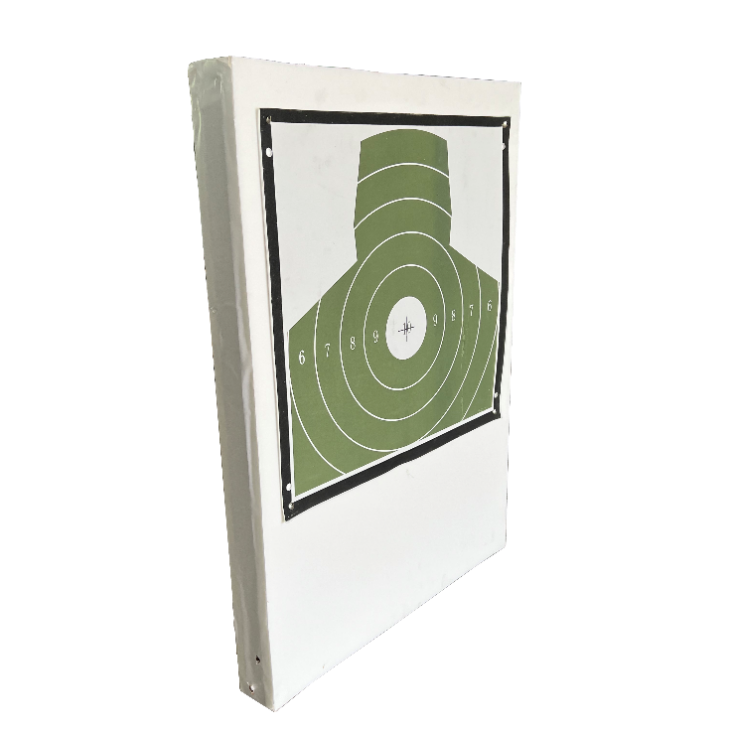

高精度激波靶标

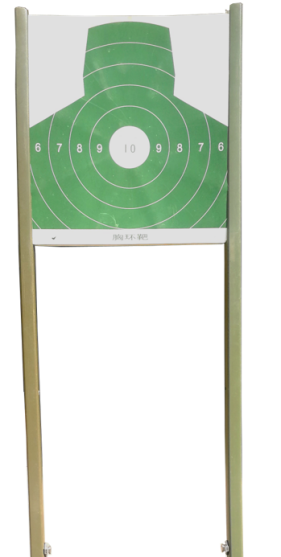

导电靶标
6.1 靶标主要用途
靶标主要挂载于靶机终端设备上,为轻武器实弹射击提供训练目标使用。
6.2 靶标功能
6.2.1 设计特点
靶面与靶杆采用一体式设计,可以直接投入使用,无需额外的靶标+靶杆的繁琐组合拼接工作。
6.2.2 耐打击
1)命中后,靶板留孔自动回缩,后续多次命中依然能够有效检测,不影响报靶。
2)激波靶靶腔边框及导电靶靶杆命中受冲击后规整无炸裂,可继续重复使用,无安全隐患。
6.2.3 导电靶标功能
1)导电靶标用于非精度报靶,采用非铝箔感应材料,负载量大,每平方厘米负载量10发。
2)导电靶标无报靶线、靶夹等额外线缆机构,连接方式简便易行。
3)每台靶机配备带靶杆的导电胸靶、导电半身靶各2个。
6.2.4 激波靶标功能
1)激波靶标主要用于精度报靶,负载量5000发,胸环靶型内颜色为普通靶纸的军绿色,靶型外区域的颜色为迷彩涂装。
2)靶型区域可根据使用需要采取粘贴方式进行更换。
3)每台靶机配备激波胸环靶靶标2个。
6.2.5 耐用性
各类靶标长期存放(不少于3年)无形变,不影响正常使用。
6.2.6 扩展性
其他特殊靶面图形及高度可提供定制,非特殊形制靶标可以通过软件设置实现。
6.3 靶标主要性能指标
靶标主要性能指标表
序号 | 指标项 | 指标 |
1 | 激波靶标负载量 | 5000发 |
2 | 导电靶标每平方厘米负载量 | 10发 |
3 | 过穿留孔孔径 | 5.8毫米留孔1.5毫米、9毫米留孔2毫米 |
